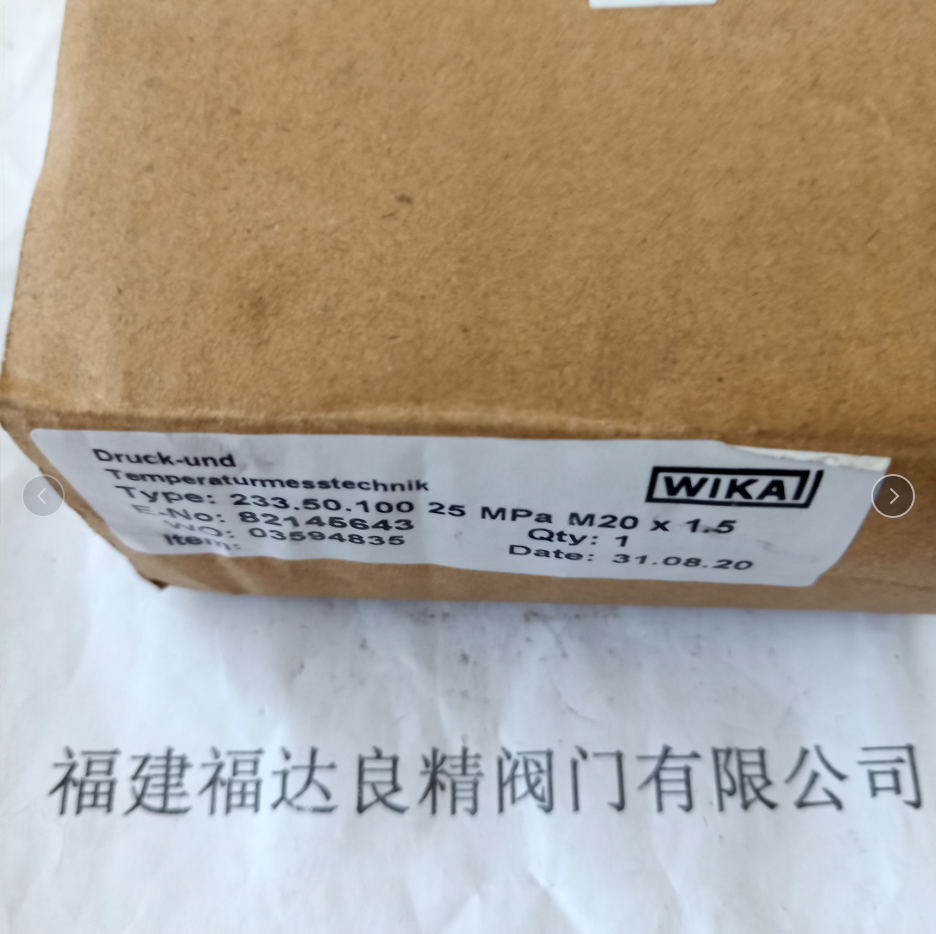

WIKA威卡全不锈钢负压真空耐震压力表233.50.100

产品简介：

产品详情：WIKA威卡全不锈钢负压真空耐震压力表233.50.10025mpaM20X1.5 描述： 设计：相符EN837-1标准 标准尺码（mm）：63、100和160mm 准确性级别： 表圆ø63mm：1.6 表圆直径100，160mm：1.0 压力范围： 表圆直径63mm：0〜0.1到0〜100mpa 表圆直径100mm：0〜0.06至0〜100mpa 表圆直径160mm：0〜0.06至0〜160mpa 可提供其他等效压力范围和真空度 有效性工作压力： 表圆直径63mm：液压：3/4×满量程值;动态压力：2/3×满量程值;瞬时压力：满量程值 表圆直径100，160mm：静压力：满量程值;动压：0.9×满量程值;瞬态压力：1.3×满量程值 容许温度： 环境温度：-40〜60℃（未装液体时）；甘油装箱时，-20〜60℃ 中等温度：200℃，未装满液体时；100℃，装满液体时 温度影响：当测量系统的温度在参考温度（20℃）附近波动时，变动为%/10k范围的±0.4 防护等级：IP65压EN60529/IEC529标准 标准结构 流程连接接口： CrNi-不锈钢316l，径向或轴向（偏心）的外螺纹； 表圆ø63mm：g1/4b，SW14; 表圆ø100，160：g1/2b，SW22 测量敏感元件：CrNi-不锈钢，压力低于10mpa：c型弹簧管；大于相等10mpa：螺旋弹簧管 变速箱运动：CrNi-不锈钢 表盘：铝制，白色背景上的黑色刻度，表圆，直径63mm时隐含指针拦阻柱 指针：铝，黑色 表壳：CrNi-不锈钢，在表壳顶部的12点钟处有泄压孔（表圆ø63），在表壳后方有泄压孔（当仪表盘的直径为100和160mm时），压力范围低于或相等0.6mpa，内部压力可通过泄压阀抵消。 餐桌玻璃：多层安全餐桌玻璃 玻璃镶嵌环：镶嵌环，CrNi-不锈钢 填充液体（用于233.50型）99.7％甘油 特别的制造方式： 用于氨气设备（表圆直径100和160mm） 对于温度等级℃的制冷剂R717（Nspan） 压力范围：-0.1〜0〜1.5mpa或-0.1〜0〜2.6mpa 特别类别的最佳选择 其他过程连结 要直接安装化学密封件，请参看化学密封件的简便样本 蒙乃尔测量系统（型号26x.50，不适用于直径表圆160的背面轴向接口） 测量系统CrNi-不锈钢1.4571 CrNi-不锈钢正面带边，背面带边 CrNi-不锈钢前缘，抛光 三角形前外缘，CrNi-不锈钢抛光，带固定架 环境温度-40℃：填充硅油 电接点开关（请参考sampleAC08.01） 对于带电信号输出的压力表，请参考型号pgt23.100/160，请参考索引PV12.04 制造结构出版社ATEXExii 2GDc
